Importância da Ventilação

A necessidade:

A presença de atividades humanas, animais, equipamentos diversos, fumos, entre outros, podem-se converter em fontes de contaminação do ar que respiramos. A produção de humidade, cheiros e a secagem do ar têm consequências nefastas e originam:

  • Falta de Conforto
  • Degradação de Estruturas e Pinturas
  • Desenvolvimento de Micróbios

Exemplos de aplicação de Ventilação Doméstica

ventilacao_casa

Clique no número para ver a fotografia

1 – Extractor Janela
2 – Extractor Janela
3 – Extractor Janela
4 – Extractor Casa de Banho
5 – Extractor Janela
6 – Extractor Conduta
7 – Extractor Conduta

A Qualidade do Ar:

Com a saída do ar viciado e a entrada de ar novo pode-se assegurar a renovação correta e controlada do ar ambiente, a salubridade dos locais e o conforto das pessoas. Os locais ventilados permitem criar em espaços fechados um ar respirável. Adaptando os caudais extraídos e induzidos nos locais que contêm contaminantes, obtém-se um ambiente mais confortável e mais puro.

Exemplos de aplicação de Ventilação Industrial

ventilacao_casa_industrial

Clique no número para ver a fotografia

1 – Exaustor Telhado
2 – Exaustor Tubular
3 – Caixas Centrífugas
4 – Exaustor Telhado
5 – Caixas Centrífugas
6 – Exaustor Tubular
7 – Ventilador Centrífugo
8 – Exaustor Tubular
9 – Exaustor Telhado
10 – Exaustor Murais
11 – Exaustor Murais

Ventilação – Doméstico

foto_janela_thumb_on
foto_wc_thumb_on
foto_conduta_thumb_on

Ventilação – Industrial

foto_centrifugas_thumb_on
foto_murais_thumb_on
foto_tubulares_thumb_on

Acessórios Elétricos / de Montagem

foto_acesso_electri_on
foto_acesso_montg_on

Tabela de Renovações de Ar

Volume de ar a extrair ou induzir, durante um período determinado. Expressa-se, geralmente, em m3/h. Para calcular o caudal, multiplicar a volumetria do local pelo nº de renovações por hora necessárias.

formula_renovacoes
Comercial
v>
Bancos3 – 4
Cafés10 – 12
Bibliotecas3 – 5
Lavandarias15 – 30
Padarias20 – 30
Escritórios4 – 8
Cantinas5 – 10
Restaurantes6 – 10
Salas de Aula2 – 4
Salas de Baile6 – 8
Salas de Conferência8 – 12
Salas de Reunião4 – 8
Cabeleireiros10 – 15
Estúdio de Gravação10 – 12
WC’s Públicos8 – 15
Bares10 – 12
Doméstico
v>
Cozinhas6 – 10
Quartos de banho10 – 15
Caves4 – 8
Garagens4 – 6
Industrial
v>
Fundições20 – 30
Lavandarias Industriais15 – 30
Tinturarias20 – 30
Oficinas de Pintura30 – 60
Oficinas com Fumos30 – 60
Oficinas de Soldaduras15 – 30
Armazém de Mercadorias

Megaclima – Ventilação – Exaustores de Janela

Estes exaustores de descarga direta para o exterior estão
concebidos para serem instalados em janelas ou pares de até 300mm de
espessura, consoante a sua necessidade.

Ventilação Industrial 4
Ventilação Industrial 5

Megaclima – Ventilação – Exaustores de Casa de Banho

Ventiladores próprios para exaustão em casas de banho e pequenos
recintos, que proporcionam várias opções quer em montagem quer em
tamanho. Podem ser equipados de TEMPORIZADOR e/ou de HUMIDÓSTATO.

Ventilação Industrial 6
Ventilação Industrial 7

Megaclima – Ventilação – Exaustores de Conduta

Estes exaustores foram desenhados para serem instalados em pequenas secções de conduta ou embutidos na parede. Conseguem elevadas prestações de extração, ocupando um espaço reduzido e com um nível de ruído muito baixo.

O desenho do suporte facilita ao máximo a manutenção, permitindo montar e desmontar o exaustor, sem mexer nas condutas.

Ventilação Industrial 8
Ventilação Industrial 9

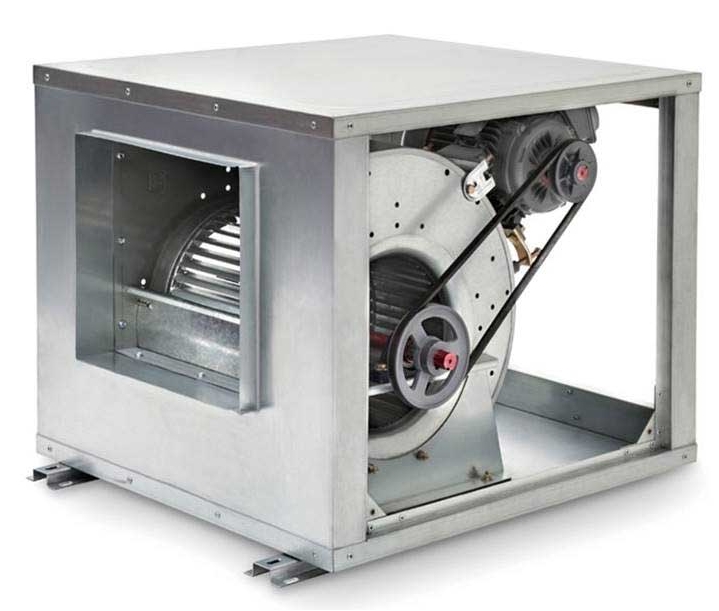

Megaclima – Ventilação – Exaustores Centrífugos

Ventilação Industrial 10

Gama de ventiladores centrífugos de baixa pressão, dupla saída,
equipados com turbina de pás inclinadas para a frente. Cobrem uma
variedade de caudais de 2.800 a 22.000 m3/h.

Estão previstos para serem acionados por um sistema de
polies-correias.

Ventilação Industrial 11

Gama de 4 caixas de ventilação, equipadas com ventiladores
centrífugos de baixa pressão, com motores incorporados. Disponíveis
com motores monofásicos ou trifásicos de 6 pólos, IP 44, classe B ou F de 4 polos. A gama CENTRIBOX cobre uma margem de caudais de 1.410 a
7.900 m3/h.

Ventilação Industrial 12

Megaclima – Ventilação – Exaustores Murais

A série mural é composta por 11 diâmetros normalizados, desde Ø 250 até Ø 1000 mm, e está prevista segundo o modelo de motores, de 2,4,6 e 8 polos monofásicos ou trifásicos. Cobrem uma margem de caudais, desde 1.200 m3/h até 54.000 m3/h.

Ventilação Industrial 13
Ventilação Industrial 14
Ventilação Industrial 15

Megaclima – Ventilação – Exaustores Tubulares

A série tubular é composta por 10 diâmetros normalizados, desde Ø 250 até Ø 800, e está prevista segundo o modelo de motores de 2,4,6 e 8 polos monofásicos ou trifásicos. Cobrem uma margem de caudais desde 1215 m3/h a 43200 m3/h.

Ventilação Industrial 16
Ventilação Industrial 17
Ventilação Industrial 18

Megaclima – Ventilação – Acessórios Elétricos

Ventilação Industrial 19
Comutador
Ventilação Industrial 20
Higrostato
Ventilação Industrial 21
Interruptor On / Off
Ventilação Industrial 22
Interruptor 3p
Ventilação Industrial 23
Interruptor Superfície
Ventilação Industrial 24
Regulador
Ventilação Industrial 25
Regulador
Ventilação Industrial 26
Regulador
Ventilação Industrial 27
Regulador
Ventilação Industrial 28
Regulador
Ventilação Industrial 29
Regulador
Ventilação Industrial 30
Regulador
Ventilação Industrial 31
Higróstato
Ventilação Industrial 32
Transformador
Ventilação Industrial 33
Sonda
Ventilação Industrial 34
Temporizador

Megaclima – Ventilação – Acessórios de Montagem

Ventilação Industrial 35
Acoplamento
Ventilação Industrial 36
União
Ventilação Industrial 37
Acoplamento elástico
Ventilação Industrial 38
Obturador
Ventilação Industrial 39
Atenuador
Ventilação Industrial 40
Boca de Aspiração
Ventilação Industrial 41
Chapéu de Telhado
Ventilação Industrial 42
Grelha de Proteção
Ventilação Industrial 43
Grelha de Proteção
Ventilação Industrial 44
Grelha de Proteção
Ventilação Industrial 45
Grelha de Proteção
Ventilação Industrial 46
Grelha Plástica
Ventilação Industrial 47
Grelha
Ventilação Industrial 48
Grelha
Ventilação Industrial 49
Opturador
Ventilação Industrial 50
Pé de Suporte
Ventilação Industrial 51
Preciana
Ventilação Industrial 52
Preciana
Ventilação Industrial 53
Preciana
Ventilação Industrial 54
Preciana Telescópica
Ventilação Industrial 55
União
